Подвески

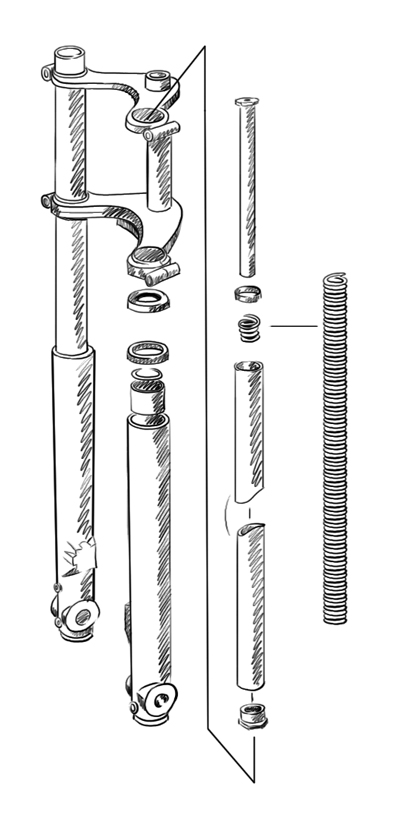

Вилка. В передней части рамы находится рулевая колонка, к которой на подшипниках через траверсы крепится передняя подвеска.

На большинстве современных мотоциклов она состоит из двух одинаковых деталей, которые, в свою очередь, состоят из двух труб – пера и стакана. По сути, она напоминает телескоп и поэтому называется телескопической. Перо вставлено в стакан, внутри этой сборки находится пружина, масло и те устройства, которые позволяют этому маслу замедлять перемещение пера относительно стакана.



-Для чего нужно масло?



Все очень просто: масло гасит колебания пружины, тем самым оно не дает колесу начать прыгать по дороге после наезда на неровность. Автомобильный амортизатор выполняет ту же функцию, при этом, как правило, пружина в автомобильных подвесках устанавливается отдельно. Эффективность и комфортность работы подвесок напрямую зависит от соотношения подрессоренных и неподрессоренных масс.





Все что крепится выше пружины амортизатора (в данном случае вилки), подрессорено, все, что ниже - нет. Чем тяжелее колесо, тем больше его инерция. Тяжелое колесо уменьшает скорость работы подвески, оно может не сразу вернуться в исходное положение и на какое-то время потеряет контакт с дорожным полотном, приводит к ухудшению разгонной и тормозной динамики. Когда колесо наезжает на неровность, оно сжимает пружину и та, в свою очередь, передает толчок на весь мотоцикл. Сила, с которой колесо воздействует на подвеску, компенсируется массой подрессоренной части мотоцикла. Чем больше разница масс, тем меньше чувствуются неровности. Поэтому производители мотоциклов стремятся снизить неподрессоренную массу для более четкой работы подвесок и, соответственно, для комфорта водителя.

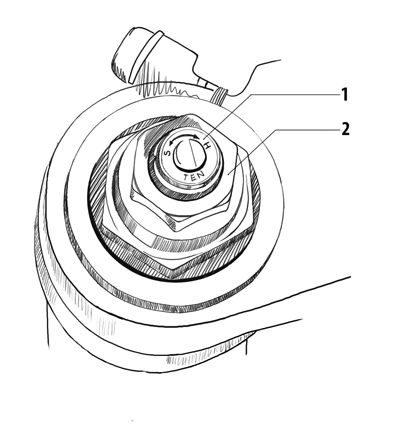

Чем дороже и технологичнее мотоцикл, тем больше регулировок предлагают производители вилок. Самое простое – регулировка предварительного поджатия (2) пружины (преднатяга), это есть почти у всех мотоциклетных вилок. Закручивая гайку, находящуюся сверху мы можем немного сжать пружину, тем самым, уменьшив просадку подвески. Гидравлические регулировки есть далеко не на всех вилках, в основном на спортбайках и дорогих туристах. Сверху находится винт регулировки демпфирования отбоя (1), снизу демпфирования сжатия. Закручивая или откручивая эти регулировочные винты, вы можете увеличивать или уменьшать пропускную способность жиклеров, по которым внутри вилки движется масло тем самым изменять скорость перемещения пера относительно стакана. Сейчас начинают появляться вилки, у которых регулировка демпфирования сжатия находится на одном пере, а демпфирования отбоя – на другом.

Там, где такие регулировки не предусмотрены, можно изменять уровень демпфирования вилки путем подбора вилочного масла разной вязкости. Когда вы только начинаете осваивать мотоцикл старайтесь не трогать эти винты, они стоят в среднем положении и ждут своего часа. Более подробно мы рассмотрим эти настройки в разделе «Трек».

Телескопические вилки мотоциклов делятся на прямые и перевернутые. Обычная вилка, так называемый «прямой телескоп», это когда более тонкая часть – перо, находится сверху и закреплено в траверсах, нижняя толстая часть – стакан внизу. На перевернутой вилке все наоборот. У перевернутых вилок в отличие от прямых телескопов, длина стаканов – толстой части больше, чем перьев, в траверсах закреплены именно они и соответственно, эти вилки имеют большую жесткость на скручивание. В этих вилках используется более совершенная система демпфирования – картриджная. В отличие от простых вилок, в картриджных применяется более сложная система, которая позволяет гасить колебания подвесок  в разных режимах движения.



Маятник. К задней части рамы на подшипниках крепится так называемый маятник – рычажная подвеска заднего колеса. Так же, как и рама, он изготавливается из стали или алюминия, так же, как и вилка, он должен иметь достаточную жесткость на скручивание и как можно меньшую массу. Некоторые мотоциклы, например, Дукати или Хонда VFR имеют одноплечий маятник. Такое крепление заднего колеса называется консольным.

К маятнику крепятся один или два амортизатора. Принципиально амортизатор имеет такое же устройство и функции, как и вилка – пружина и гидравлика, и так же может иметь гидравлические регулировки и степень предварительного поджатия пружины.



Жесткость пружин подвески при вертикальных перемещениях должная быть разной. При плавных и относительно небольших перемещениях она должная быть мягче, при резких и с большой амплитудой жестче. Другими словами, она должна одновременно сглаживать небольшие неровности и не пробиваться до конца на больших.  Свойство подвесок увеличивать свою жесткость по мере сжатия называется прогрессивной характеристикой.  Это достигается установкой пружин с переменным шагом навивки или использованием системы рычагов (для задней подвески). На рисунке видно, что нижний конец амортизатора крепится не напрямую к маятнику, а через так называемые «косточки». Кстати, изменением длины «косточек» прогрессивной подвески можно поднять или, что чаще, опустить заднюю часть мотоцикла относительно земли. Для этого используется так называемый “lowering kit”.
